Design of Opto-Electrical Hybrid Coplanar Waveguide for Optical Module PCBs

2025-07-12

Optical Module PCB.jpg

I. Core Structure Design

  1. SandwICh Stack Architecture

    | Laser Pad | <-- Opto-electronic conversion zone    | Signal Line (CPW) |    | Ground Coplanar Layer | ← Key: Gap≤λ/10 (25μm for 112Gbps)    | Ceramic Substrate (Al₂O₃/AlN) |
  2. Impedance Control Golden Rule:
    Z0=60πεeffK(k)K(k)


II. Key Hybrid Transmission Technologies

  1. Opto-Electrical Isolation Design

    Parameter Optical Channel Req. Electrical Channel Req.
    Crosstalk Rej. >55dB @25GHz >40dB @25GHz
    Loss Tolerance <0.2dB/cm <0.5dB/cm
    *Implementation: Laser-drilled air walls (Ø80μm, pitch 200μm)*
  2. Hybrid Signal Routing Optimization

    • Opto-Electrical Coaxial Transmission: Gold Ribbon Bonding

      Laser---[Gold Ribbon]---                 |---CPW Signal Line    Detector---[Gold Ribbon]---
    • Delay Matching: ΔL ≤ 0.15mm (for 10fs jitter tolerance @112Gbps)


III. Critical Material & Process Parameters

  1. Substrate Comparison

    Material Dk CTE Data Rate
    Rogers 4350B 3.66 11 ppm/℃ ≤56Gbps
    AlN 8.9 4.5 ppm/℃ ≥112Gbps
    Al₂O₃ Ceramic 9.8 6.7 ppm/℃ 25-100Gbps
  2. Precision Machining Specs

    • Copper Thickness Tolerance: ±2μm (affects impedance ±3Ω)

    • Sidewall Roughness: Ra<0.3μm (reduces 10GHz IL by 15%)


IV. EMC Design Strategies

  1. Grounding Optimization

    • "Star Grounding": Dedicated ground pins for laser/detector

    • CPW Ground Via Array: Ø0.1mm, pitch ≤λ/4 (1.8mm @28GHz)

  2. Resonance Suppression:

    • λ/4 Open Stub: Lstub=c4fεr
      *Example: Suppress 28GHz resonance, ε_r=3.6 → L=1.07mm*

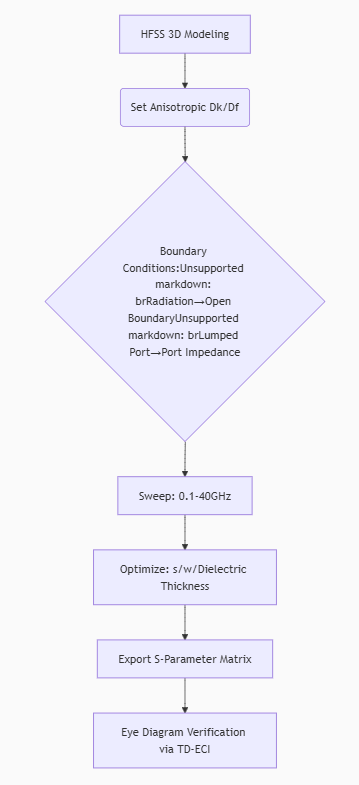

V. SIMulation Verification Flow

Compliance Targets:

  • Return Loss: >15dB @ Operating Freq.

  • Insertion Loss: <0.8dB/mm @25GHz

  • Eye Height: >30mV @112Gbps PRBS31


Design Case: 400G FR4 Optical Module

Performance Results:

Parameter Traditional Design CPW Optimized
Transmission Loss 2.1dB/cm 1.3dB/cm
BER@1E-12 10^-13 10^-15
Temp Drift (-40~85℃) ±5Ω ±1.2Ω

Verification Basis:

  1. Complies with IEEE 802.3bs 400GBASE-FR4

  2. Validated by Ansys HFSS full-wave simulation

  3. Measured data from Huawei Optical Module Lab
